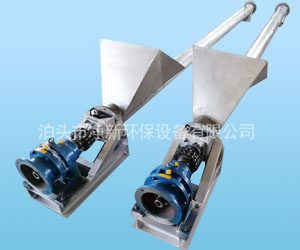

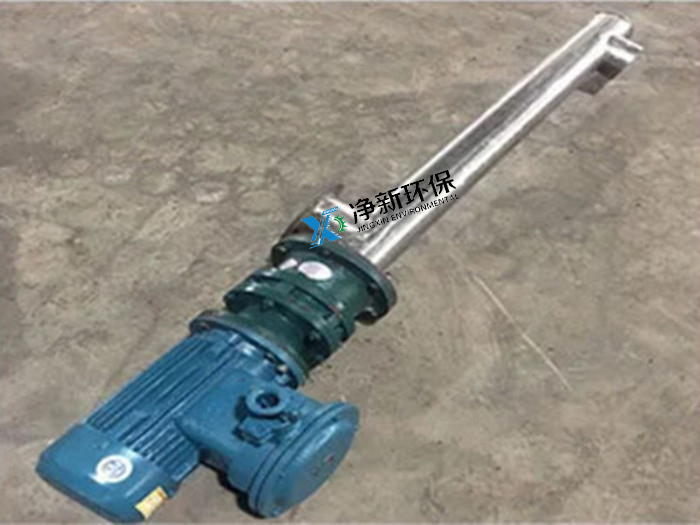

管式不銹鋼螺旋輸送機（LS/GX）
外形為圓管狀，在水平、傾斜、垂直等位置均能連續輸送，輸送長度在40-80m之間，它具有良好的密封性，無粉塵泄漏，可直接與其配套的設備連接固定，不需要地基基礎，占地空間少
螺旋輸送機廠家
根據工況、物料溫度、物料顆粒度、物料腐蝕性、物料輸送量、物料輸送距離等一些參數來幫你選型設計。合理設計選用輸送量、殼體材質（201、304、316）、電機配比功率、減速機配比速度，以滿足用戶需求為原則。
螺旋輸送機廠家
是一條龍制作，從設計、繪圖、造型、加工、質檢、裝配、試機、噴漆、發貨等。我們擁有機加工車間（車床、銑床、鏜床、鉆床），總裝車間、噴漆車間、庫房等。
不
銹鋼螺旋輸送機是利用旋轉的螺旋將被輸送的物料沿固定的機殼內推移而進行輸送工作。不銹鋼螺旋輸送機旋轉軸的旋向，決定了物料的輸送方向。不銹鋼螺旋輸送機一直被廣泛用于國民經濟各部門，如化工、電力、煤炭、機械、輕工、糧食及食品行業，適宜輸送有腐蝕性的粉狀、顆粒狀、小塊狀物料，如氯化鈉、煤粉、化肥、灰渣、焦炭等。不宜輸送易變質、粘性大、易結塊的物料。材質要求(304.310.310L.316.316L)等
分類
螺旋輸送機和垂直式螺旋輸送機兩大類型，主要用于對各種粉狀、顆粒狀和小塊狀等松散物料的水平輸送和垂直提升，該機不適宜輸送易變質、粘性大、易結塊或高溫、怕壓、有較大腐蝕性的特殊物料， 原則上不同型號的螺旋輸送機都可以采用
不銹鋼材質
制作，統稱不銹鋼螺旋輸送機或不銹鋼
絞龍
。不銹鋼螺旋輸送機型式可分為LSY螺旋輸送機(管式)，
LS螺旋輸送機
(U型)，
GX螺旋輸送機
(U型)，LC
垂直螺旋輸送機
及WLS
無軸螺旋輸送機
，其結構型式及設計參數可參考其他螺旋輸送機的介紹頁面。
結構特征
螺旋輸送機設計成
☆端部進料，端部出料;
☆中間進料，兩端同時出料或兩端輪換出料;
☆兩端進料，中間出料;
☆端部或中間進料，另一端或兩端軸向出料
螺旋輸送機材料選用
可根據要求，提供304，316L，321或鈦鋼等材料。
工作原理
不銹鋼螺旋輸送機工作時旋轉的
螺旋葉片將物料推移而進行輸送，使物料不與
螺旋提升機葉片一起旋轉的力是物料自身重量和螺旋提升機機殼對物料的摩擦阻力。螺旋提升機旋轉軸上焊有螺旋葉片，葉片的面型根據輸送物料的不同有實體面型、帶式面型、葉片面型等型式。螺旋提升機的
螺旋軸在物料運動方向的終端有
止推軸承，在螺旋管較長時，應加中間吊掛軸承。
產品用途
不銹鋼螺旋輸送機廣泛應用于各行業，如食品、調味品、農藥、獸藥、建材、化工、電力、冶金、煤礦炭、糧食等行業，適用于水平或傾斜輸送粉狀、粒狀和小塊狀物料，如食品、調味食品、農藥、飼料、煤礦、灰、渣、水泥、糧食，化工，醫藥，食品或環保工程中污水污泥處理設備等一些領域等。螺旋機不適于輸送易變質的、粘性大的、易結塊的物料。
技術參數
螺旋輸送機 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
螺旋直徑 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
螺距 | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
轉速(r/min) | 100 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
輸送量Qφ=0.33(m3/h) | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
功率Pd 1=10m(kw) | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
功率Pd 1=30m(kw) | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
轉速(r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
輸送量φ=0.33(m3/h) | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
功率Pd 1=10m(kw) | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
功率Pd 1=30m(kw) | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49. |
